NXP® i.MX 8M Mini
计算机模块
Verdin iMX8M Mini
- 最新的计算机模块外形尺寸
- 高达 4x Cortex-A53、1x Cortex-M4
- NXP® i.MX 8M Mini 应用处理器
- 双频 2.4/5 GHz 2x2 Wi-Fi 5 (802.11ac) 和蓝牙 Bluetooth 5.3
- 对于功耗和成本优化
- 免费的 OTA 更新解决方案
- 支持 Linux 操作系统
特色
64 位性能
NXP i.MX8M Mini 具备多达四个功能强大的 Arm 64位Cortex-A53内核，这是运行具有现代图形用户界面的Linux的经济选择，同时提供了足够的性能来服务于典型的工业和医疗应用。
Verdin 产品系列
硬实时就绪
异构多核构架允许将关键的硬实时任务转移到 Cortex M4 处理器，获得极低的延时。Toradex 提供工具和 FreeRTOS 简化开发任务。非对称多核构架还可以用于低功耗的联网模式或者提升安全性。
功耗优化
i.MX 8M Mini 使用低功耗14LPC FinFET技术制造，使处理器的功耗得以优化。除此之外，Verdin 架构允许关闭载板上的外设，协处理器 Arm Cortex-M4 可以在主 Arm Cortex-A53 关闭的状态下继续运行。
面向未来的接口
Verdin 架构于2020年发布，具有千兆以太网、MIPI CSI-2摄像头、MIPI DSI显示、PCIe、Quad SPI、CAN 等众多现代接口，非常适合新的和即将开展的项目。 1.8V I \O电压电平非常适合面向未来的电源和成本优化设计。
预认证的高性能 Wi-Fi 和蓝牙
选择包括从模块到天线的预认证无线方案，简化您的设计，提高终端产品认证流程的可预测性，同时可以显著降低成本。最新的 802.11ac 和多天线支持，以及 Bluetooth 5 集成最新的蓝牙设备，这些提升了开箱即用的终端用户体验。
具有成本效益
凭借多达四个功能强大的 Arm 64位Cortex-A53内核，这是运行具有现代图形用户界面的Linux的经济选择，同时提供了足够的性能来服务于典型的工业和医疗应用。
操作系统
Toradex 为基于 NXP® i.MX 8M Mini 的 Verdin iMX8M Mini SoM 模块上的 Embedded Linux 和FreeRTOS 提供免费的支持和维护。这使得系统设计人员能够专注于应用，而非操作系统和底层设备驱动。其他操作系统如 Android 和 QNX 由我们的合作伙伴提供支持。
Torizon Linux 平台
Android
Verdin iMX8M 上的 Android 由我们的服务合作伙伴 Kynetics 支持。评估版本 BSP 可以在 Toradex Easy Installer 上以二进制安装文件形式直接免费提供。
功能
High speed dual-band Wi-Fi
802.11ac 2x2 MU-MIMO
Bluetooth 5
Up to quad Arm Cortex -A53 @ 1.6GHz
Single Arm Cortex M4F @ 400MHz
Vivante GCNanoUltra GPU
Up to 2GB LPDDR4 RAM
Integrated PMIC
Wide +3.3V to +5V power supply
Optimal for battery power
Gigabit Ethernet

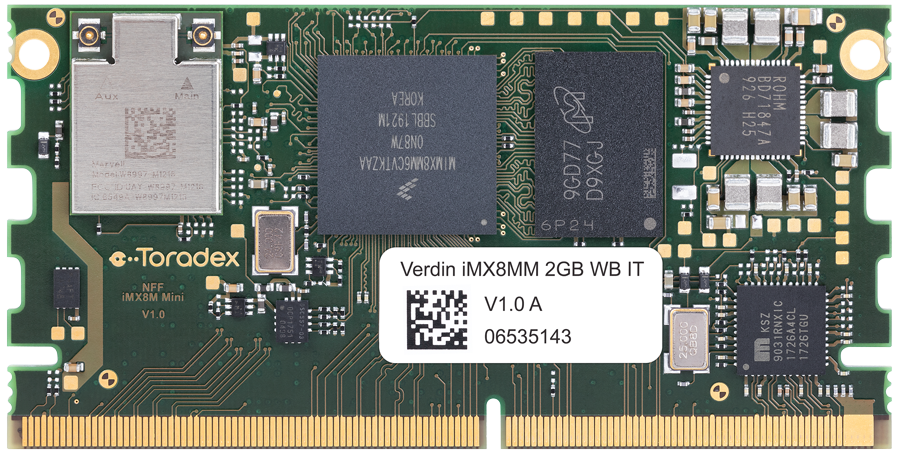

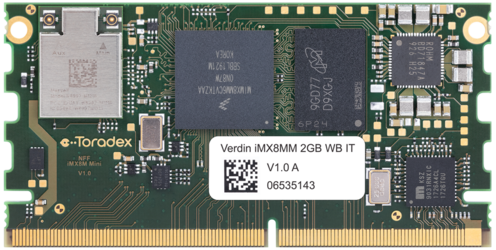

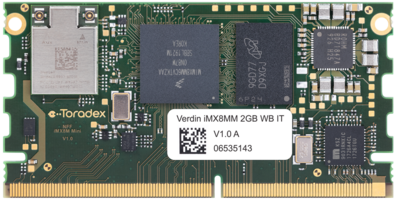

正面
Industrial-grade flash memory
- 16GB eMMC
CAN

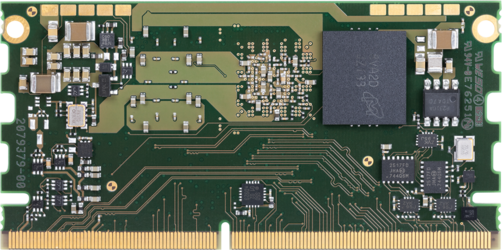

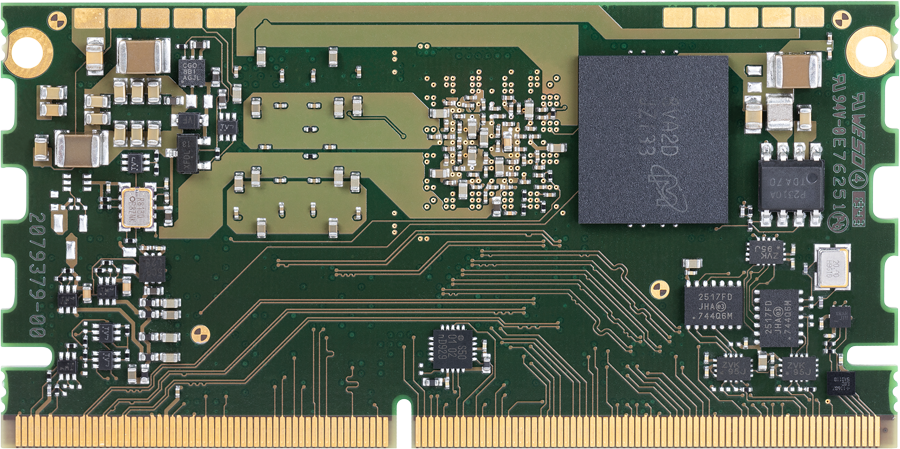

背面
| CPU Name | NXP® i.MX 8M Mini |
| CPU Type | 4x Arm Cortex™-A53 |
| Microcontroller | 1x Arm Cortex™-M4 |
| CPU Clock | up to 1.8 GHz (A53) 400 MHz (M4) |
| Floating Point Unit | VFPv4 |
| NEON | Yes |
| L1 Instruction Cache | 32KB (A53) 16KB (M4) |
| L1 Data Cache | 32KB (A53) 16KB (M4) |
| L2 Cache | 512KB |
| RAM | Up to 2GB LPDDR4 (32 bit) |
| Flash | Up to 16GB eMMC |
| USB 2.0 | 1x Host / 1x OTG |
| Ethernet | Gigabit with TSN |
| Wi-Fi | 2.4/5 GHz Dual Band 2x2 Wi-Fi 5 (802.11ac) |
| Bluetooth | Bluetooth 5.3 |
| PCIe | 1 (x1 Gen 2) |
| I2C | 3x |
| SPI | 3x |
| QSPI | 2x |
| UART | 4x |
| PWM | 4x |
| GPIO | 98x |
| Analog Input | 4x |
| SDIO/SD/MMC | 2x |
| CAN | 1x |
| JTAG | 1x |
| Display Controller | Single |
| Graphics Controller | 2D: Vivante GC320 3D: Vivante GCNanoUltra |
| Video Decoder | Yes |
| Video Encoder | Yes |
| Display Serial Interface | 1x Quad Lane MIPI DSI (up to 1920x1080) |
| LVDS | Via External Conversion From MIPI DSI |
| HDMI | Via External Conversion From MIPI DSI |
| Digital Audio | 5x SAI: I2S or AC97 |
| S/PDIF In / Out | 1x / 1x |
| 2D Acceleration | Yes |
| 3D Acceleration | Yes |
| Camera Serial Interface | 1x Quad Lane MIPI CSI-2 |
| Size | 69.6 x 35.00 x 6.0 mm |
| Temperature | -40° to +85° C(1) |
| Shock / Vibration | EN 60068-2-6/50g 20ms |
| Power Dissipation | Approx. 1.2W - 7.5W |
| Product Availability | 2035+ |
批量价格低至
US$44.90
Verdin iMX8M Mini
Quad 2GB Wi-Fi / Bluetooth ITPN: 0055
Volume Production
-
A53
-
A53
-
A53
-
A53
-
M4
-
3D GPU
-
VPU
-
2GB RAM
-
16GB FLASH
-
-
-
-40° to +85° C
Verdin iMX8M Mini
Quad 2GB ITPN: 0059
Volume Production
-
A53
-
A53
-
A53
-
A53
-
M4
-
3D GPU
-
VPU
-
2GB RAM
-
16GB FLASH
-
-40° to +85° C
Verdin iMX8M Mini
Quad 2GB Wi-Fi / Bluetooth IT (No CAN)PN: 0068
Volume Production
-
A53
-
A53
-
A53
-
A53
-
M4
-
3D GPU
-
VPU
-
2GB RAM
-
16GB FLASH
-
-
-
-40° to +85° C
帮我选择合适的模块
请协助我Get Started
Here are some recommended product combinations to get you started.

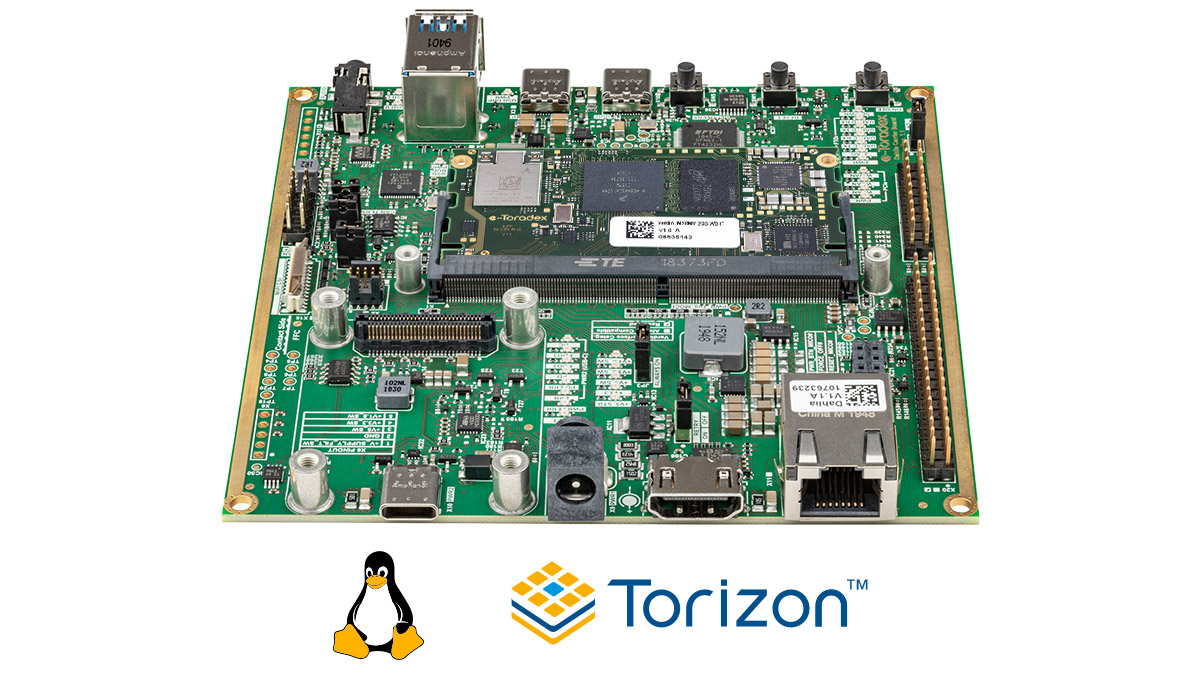

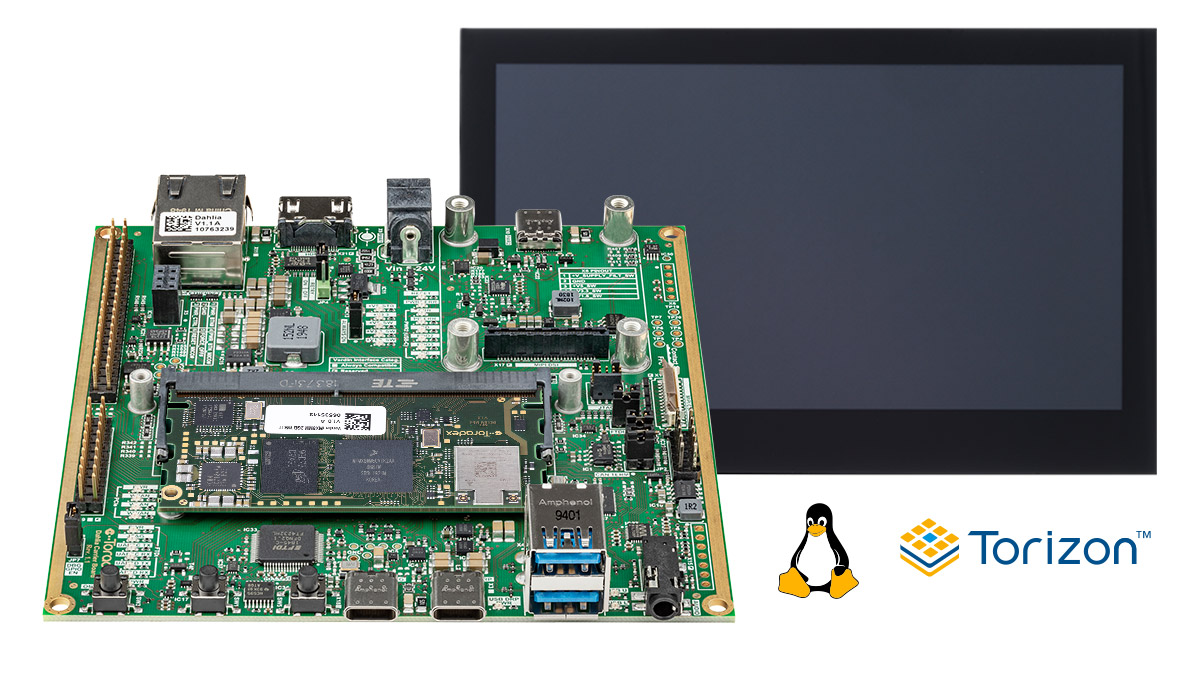

Verdin iMX8M Mini Evaluation Kit
US$670.70
- Up to four Cortex-A53 1.8 GHz processors
- Cortex-M4 processor with speeds up to 400 MHz
- NXP i.MX 8M Mini applications processor
- Dual Band 2.4/5 GHz 2x2 Wi-Fi 5 (802.11ac) + Bluetooth 5.3
- Torizon IoT Platform: Linux OS Maintenance, Remote Software Updates & Device Management
- Linux and other OS Support included
Verdin iMX8M Mini Evaluation Kit 2
US$369.70
- Up to four Cortex-A53 1.8 GHz processors
- Cortex-M4 processor with speeds up to 400 MHz
- NXP i.MX 8M Mini applications processor
- Dual Band 2.4/5 GHz 2x2 Wi-Fi 5 (802.11ac) + Bluetooth 5.3
- Torizon IoT Platform: Linux OS Maintenance, Remote Software Updates & Device Management
- Linux and other OS Support included
载板
载板为计算机模块提供必要的信号和供电。 它还具针对应用的互联和多媒体接口，例如USB、以太网、UART、HDMI
了解关于单板电脑和载板的详情
Supported Modules
USB 3.0
USB 2.0
USB 2.0 Debug
Ethernet
PCIe
I2C
SPI
QSPI
UART
PWM
GPIO
Analog Input
RS232
RS485
SDIO/SD/MMC
CAN
Type-specific Extension Connector
JTAG
Low-speed Extension Connector
LEDs
Display Serial Interface
LVDS
HDMI
Digital Audio
VGA
RGB
Capacitive Touch Interface
Resistive Touch
Camera Serial Interface
Analog Audio Line in
Analog Audio Mic in
Analog Audio Headphone out
RTC on Board
TPM
Altium CAE Data Freely Available
Supply Voltage
On-Board Power Supplies
Size
Temperature
配件
Toradex 提供可直接用于最终产品的现成配件。 对于少数配件，可以提供设计文件，包括装配图、原理图和Altium项目。
除了在线商场销售的外设，Toradex 还测试了大量的其他设备，通过与摄像头、调制解调器、显示屏、传感器等厂商直接合作，令其产品可以尽可能便捷得集成到 Toradex 的模块。
- Compatible with Verdin iMX8M Mini, iMX8M Plus and AM62
- 4 screws (M2x10mm) included with each heatsink for easy mounting to Verdin Carrier Boards
- Cable length: 100mm
- Frequency bands: 2.4 GHz and 5 GHz (dual-band)
- Manufacturer: Unictron
- Reference: AA222 (H2B1PD1A1C385L)
- Frequency bands: 2.4 GHz and 5 GHz (dual-band)
- Manufacturer: Chang Hong
- Reference: DA-2458-02
- Cable length: 100mm
- Cable length: 200mm
- Cable length: 200mm
- Suitable for outdoor-usage (IP67)
生态系统
Toradex Easy Installer
Toradex Easy Installer 令您一键安装操作系统。它是出厂预装的，您仅仅需要上电开机 Verdin iMX8M Mini 然后选择一个操作系统。
了解详情易于使用且丰富的图形用户界面
Verdin iMX8M Mini 高性能的图形处理能力 – Toradex 与领先的GUI合作伙伴合作提供多种 GUI 方案，简化开发流程并确保硬件资源得到最有效的利用。
Crank Storyboard
Crank Storyboard 是一个图形设计和开发工具，使您可以更快的开发高性能嵌入式应用。Torizon 提供开箱即用的无缝体验…
开始使用 Crank Storyboard边缘计算
AWS IoT Greengrass
AWS 提供了丰富的服务来帮助您构建可扩展的工业 IoT 解决方案。 AWS IoT Greengrass 是直接在Toradex 计算机模块名上运行的重要工具。目前，AWS、NXP和Toradex 正在密切合作。
开始使用 AWS SageMaker Neo工业自动化
CODESYS PLC IEC 61131-3
Verdin iMX8M Mini 坚固耐用，其高性能非常适合要求苛刻的工业自动化场景。 CODESYS 作为业界久经考验的软件解决方案，使您能够开发易于定制的PLC。
在 Torizon 上开始使用 CODESYS
Matrikon OPC UA
OPC UA 是一种广泛用于工业自动化的标准技术。 Matrikon的堆栈是可靠、安全且独立于平台的方案，非常适合 Verdin iMX8M Mini。您可以自行集成或者借助我们的合作伙伴 BE.services 专业服务来完成集成工作。
观看我们和 BE.services 的网络研讨会议路线图
最小产品承诺
根据 NXP 路线图
2035+
硬件路线图
该路线图从 Toradex 硬件开发的角度展示了产品规划。这不是具体的发布日期表，而是我们内部产品开发时间安排。
* 请注意产品版本可能在进入量产之前发生变化而不进行预先通知。Toradex 致力于为宣布量产的产品提供无缝的使用体验，因而在样片产品阶段可能发生硬件更新。欲了解 Toradex 产品转换政策，请访问 PCN 政策页面。
- 2024
- 2025
- 2026
- 2027
- 2028
- 2029
- 2030
0055 Verdin iMX8M Mini Quad 2GB WB IT
0059 Verdin iMX8M Mini Quad 2GB IT
0060 Verdin iMX8M Mini DualLite 1GB WB IT
0057 Verdin iMX8M Mini DualLite 1GB
- 正在研发
- 早期试用
- 样片产品
- 量产候选产品
- 量产产品
软件支持状态
...
× ![]()
